Вертикальная сверлильная станина MB140 для инструмента Proxxon PRO28606
Сверлильная станина служит для точного и быстрого сверления, фрезерования, расточки и других работ. На основании 220х120 мм закрепляется опорная стойка диаметром 20 мм из хромированной стали, по которой перемещается подвижный блок с инструментом. Этот блок закрепляется на необходимой высоте и затем, как и на большом сверлильном станке, легко опускается к обрабатываемой детали с помощью рычага. Рабочий ход блока 30 мм.
Предусмотрен винт, с помощью которого можно очень точно регулировать глубину сверления. Кроме того, хомут крепления инструмента может поворачиваться в вертикальной плоскости +/- 90 градусов (шкала проградуирована с точностью 5 градусов). Хомут предназначен для закрепления инструмента с шейкой в 20 мм. Под этот размер попадает практический весь инструмент Proxxon серии Micromot.
Вдоль длинной стороны станины нанесена метрическая линейка (нужна при необходимости сверления или фрезерования одинаковых углублений через определенное расстояние), имеется Т-образный паз для крепления зажимной планки. Предусмотрено крепления тисков MS4 (PRO28132).
Размеры основания 220х120 мм, высота стойки 280 мм, вылет от стойки до центра сверления 140 мм. Есть отверстия для крепления станины к верстаку.

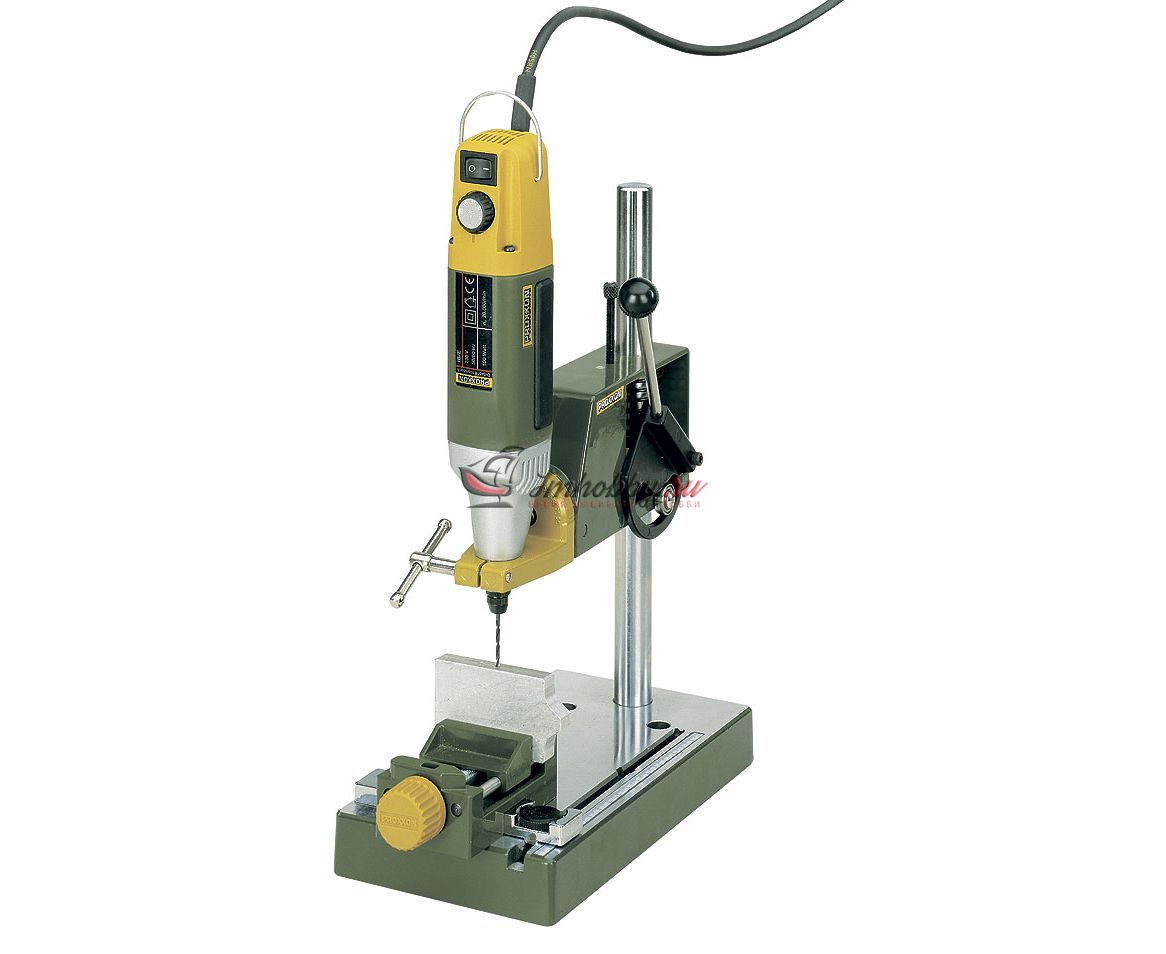

Тиски и бормашинка, показанные на фото, в комплект не входят.
